RAPID® CS

Entièrement escamotable dans le bois et bonne assise dans les trous en acier

Tête fraisée

Ø 3,0 x 16 à 45 mm
Ø 3,5 x 16 à 50 mm
Ø 4,0 x 20 à 70 mm
Ø 4,5 x 20 à 80 mm
Ø 5,0 x 20 à 120 mm
Ø 6,0 x 50 à 300 mm
Ø 8,0 x 80 à 500 mm
Ø 10,0 x 80 à 500 mm
Ø 12,0 x 100 à 400 mm

Certifications

ETA 12/0373 et UKCA

Exceptions :

  • Ø 3,0 et Ø 3,5 mm longueur ≥ 30 mm : CE selon EN 14592 | pas d′UKCA
  • Ø 3,0 à Ø 5,0 mm longueur < 30 mm : pas de CE | pas d′UKCA
Certifié ICC-ES à partir de Ø 6 mm

Avantages

Effort minimisé

  • Avec des innovations issues du développement de vis en bois dur
  • Résistance au vissage nettement réduite à partir de la pièce de friction
  • Durée de vie plus longue de la batterie de l′outil de vissage

Vissage le plus rapide

  • Gain de temps grâce à un vissage très rapide - par rapport aux vis traditionnelles pour la construction en bois
  • Les valeurs techniques les plus élevées garantissent une fixation sûre, même pour les vissages en biais et en bois de bout

Faible fente, peu de résistance

  • Les encoches de coupe sur les flancs réduisent l′effet de clivage et la résistance au vissage grâce à la fonction de coupe.

Pointe brevetée - Pas de pré-perçage nécessaire !

  • Pointe autoforeuse avec nervures de carottage
  • Gain de temps grâce à un mordant précis et immédiat, même pour les vissages en biais et en bois de bout
  • Effet de clivage et résistance au vissage considérablement réduits par rapport aux vis de construction en bois traditionnelles

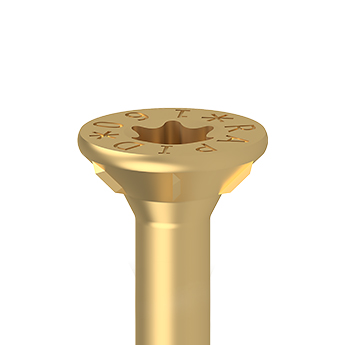

90° tête fraisée

Poches de fraisage : Ø 3,0 à Ø 8,0 mm

Nervures de fraisage : Ø 10,0 à Ø 12,0 mm

Poches de fraisage

Nervures de fraisage

Filetage

HiLo : Ø 3,0 à Ø 5,0 mm à partir de la longueur ≥ 30 mm & Ø 6,0 à Ø 10,0 mm

Filetage à pas simple : Ø 3,0 à Ø 5,0 mm Longueur < 30 mm & Ø 12,0 mm

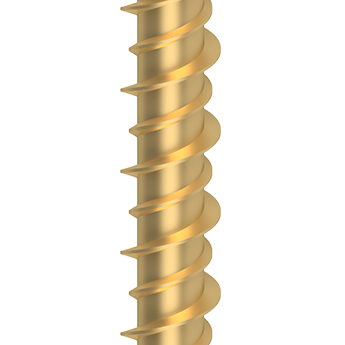

Filetage HiLo

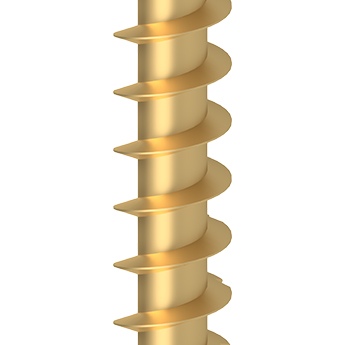

Filetage à pas simple

Surface

YellWin 500+

  • Passivation à couche épaisse, jaune
  • Sans chrome(VI)
  • Revêtement de glissement

Autres surfaces ou fabrication en acier inoxydable possible sur demande.

Accessoires

Rondelles pour vis à bois
more

RAPID® CS ligne de menuiserie

Avec la ligne pour menuisiers, nous proposons notre propre assortiment qui utilise la même taille d′embout sur quatre diamètres - T20.
Ainsi, les changements fréquents d′embouts appartiennent définitivement au passé. Vous travaillez ainsi encore plus vite et plus efficace.

  • Ø 3,5 x 16 à 50 mm
  • Ø 4,0 x 20 à 70 mm
  • Ø 4,5 x 20 à 80 mm
  • Ø 5,0 x 20 à 120 mm

Mise en oeuvre

Les vis à filetage partiel permettent un assemblage stable de deux composants. Le filetage doit se trouver entièrement dans le composant inférieur. Pendant le vissage, le filetage tire la pièce rapportée = pièce côté tête, sur la pièce côté pointe et la fixe. Les valeurs caractéristiques de la traction de la tête et de l′extraction du filet sont ici importantes.

DOUBLAGE DE CHEVRONS : Les doublages de renfort ont généralement lieu en haut ou sur le côté des chevrons.

CHEVRONS : Les vis partiellement filetées transmettent les charges de succion du vent et contraintes de cisaillement par les têtes de vis à la sous-structure.

FERRURES ET SABOT MÉTALLIQUES : Les vis de support de poteau RAPID® Dual et RAPID® SuperSenkFix sont parfaitement adaptées aux assemblages par ferrures. Ces vis ont un collet sous la tête, ce qui permet un centrage optimal et un ajustement précis dans le métal.
MURS ET PLAFONDS EN BOIS LAMELLÉ CROISÉ : Vissage de dalle de plafond XLAM sur les murs avec RAPID® SuperSenkFix. Les vis Schmid sont autorisées pour toutes les applications dans le bois latéral et de bout (0° et 90°) ainsi que dans les surfaces latérales et étroites BSP.
Les vissages d’angle et de mur sont assemblés sans laisser de joint et solidement serrés avec RAPID® SuperSenkFix.
