RAPID® FT CL
Effet de fissuration réduit et donc pas de fissures de la surface
de bois
Filetage intégral, tête cylindrique
Ø 8,0 x 120 à 600 mm
Ø 10,0 x 200 à 1000 mm
Avantages
Tête cylindrique
- Effet de fissuration réduit et donc pas de fissures de la surface de bois
- Enfoncement profond de la tête avec embout long possible
- Meilleur transfert des forces grâce à la plus grande profondeur d’entraînement
- Ne convient pas pour les assemblages métal-bois
Géométrie de filetage
- Couple constamment faible grâce au revêtement glissant
- Excellentes valeurs d’extraction de filetage
- Excellentes valeurs de pression
- Capacité de charge maximale
Aucun préperçage nécessaire
- Pointe autoforante striée
- Effet de fissuration minimal
- Couple de vissage réduit de moitié
Demi-pointe (HSP)

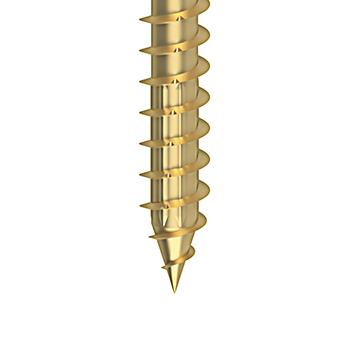

Pointe pleine avec stries

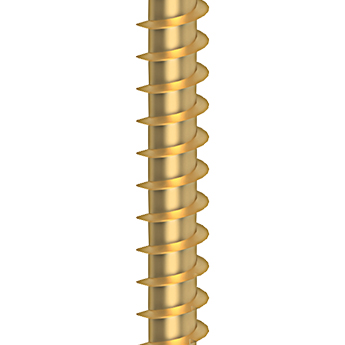

YellWin 500+

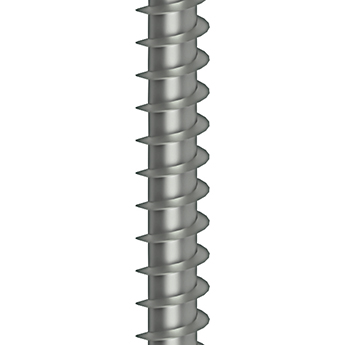

Inox

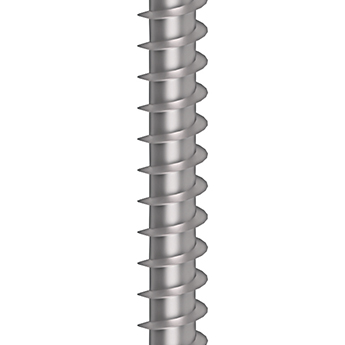

ZincNickel
Accessoires
Mise en oeuvre
Des croix de vis peuvent être disposées pour les directions de sollicitation générales. D′autres applications sont les renforcements d′éléments de construction en cas de contraintes de traction transversale ou de contraintes de cisaillement élevées.
POUSSÉE DU PLAFOND EN BOIS LAMELLÉ CROISÉ : Vissage en croix résistant à la poussée des plafonds en bois lamellé croisé.
CONSEIL : l’assemblage doit d’abord être assemblé sans laisser de joint, avec des vis à filetage partiel par ex.
L′inclinaison des vis doit être alignée d’après le sens de charge principal.
RENFORCEMENT DES PERÇAGES AVEC DES VIS LONGUES À FILETAGE INTÉGRAL : La zone marquée en rouge représente le risque de fissure. La même longueur de filetage est nécessaire au-dessus et au-dessous de ce marquage.
Des vis en filetage intégral de grande longueur en tête cylindrique sont recommandées. Elles doivent être très exactement positionnées avec des embouts longs.
RENFORCEMENT DU SUPPORT AVEC PLAQUE METALLIQUE ET VIS EN FILETAGE INTÉGRAL : Les vis RAPID® filetage intégral transfèrent la charge d’appui de la section transversale du bois par l’intermédiaire des têtes directement sur la plaque d’acier. Celle-ci repartit les charges de manière uniforme sur le support.
RENFORT TRANSVERSAL – ASSEMBLAGE MIS-BOIS
Cette exigence doit être vérifiée par l’ingénieur de structure. Si la charge de traction transversale est trop élevée pour la section du bois, la poutre est renforcée et fixée dans la zone de la ligne rouge (Point de rupture) à l’aide de vis entièrement filetées.
Info : Dans une zone exposée aux intempéries (classe d’utilisation 3), il convient d′utiliser des vis en inox selon la norme de la construction du bois. La protection contre la corrosion nécessaire doit être évaluée finalement par les exécutants.
