RAPID® FT CS
Meilleures valeurs techniques - idéal pour l′assemblage métal-bois
Filetage intégral, tête fraisée
Ø 8,0 x 120 à 600 mm
Ø 10,0 x 120 à 1000 mm
Ø 12,0 x 200 à 1000 mm
Avantages
Tête fraisée 90°
- S′enfonce à fleur dans le bois
- Réduction de l′éclatement du bois
- Bonne assise dans les trous d′acier entaillés
Géométrie du filetage
- Couple constamment faible grâce au revêtement glissant
- Excellentes valeurs d’extraction de filetage
- Excellentes valeurs de pression
- Capacité de charge maximale
Aucun préperçage nécessaire
- Pointe autoforante striée
- Effet de fissuration minimal
- Couple de vissage réduit de moitié
Demi-pointe (HSP)

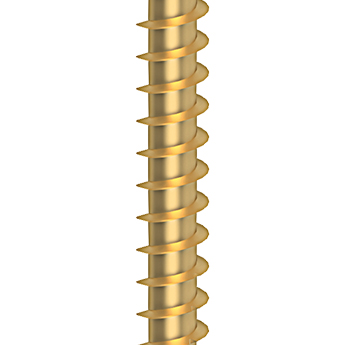

YellWin 500+

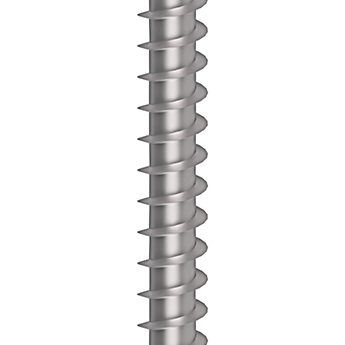

Inox

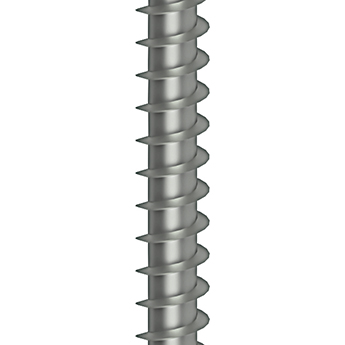

ZincNickel
Accessoires
L′outil de vissage RAPID® Secure permet un vissage sûr, sans problème et rapide de longues vis pour la construction en bois.
Mise en oeuvre
Des croix de vis peuvent être disposées pour les directions de sollicitation générales. D′autres applications sont les renforts d′éléments de construction en cas de contraintes de traction transversales ou de contraintes de cisaillement élevées.
Dans le groupe des assemblages acier-bois, les vis à filetage complet permettent, en combinaison avec des tôles d′appui, d′augmenter sensiblement la charge admissible de l′élément de construction en bois soumis à une pression transversale dans la zone d′appui.
POUSSÉE DU PLAFOND EN BOIS LAMELLÉ CROISÉ : Vissage en croix résistant à la poussée des plafonds en bois lamellé croisé.
CONSEIL : l’assemblage doit d’abord être assemblé sans laisser de joint, avec des vis à filetage partiel par ex.
L′inclinaison des vis doit être alignée d’après le sens de charge principal.
RENFORCEMENT DES PERÇAGES AVEC DES VIS LONGUES À FILETAGE INTÉGRAL : La zone marquée en rouge représente le risque de fissure. La même longueur de filetage est nécessaire au-dessus et au-dessous de ce marquage.
Des vis en filetage intégral de grande longueur en tête cylindrique sont recommandées. Elles doivent être très exactement positionnées avec des embouts longs.
RENFORCEMENT DU SUPPORT AVEC PLAQUE METALLIQUE ET VIS EN FILETAGE INTÉGRAL : Les vis RAPID® filetage intégral transfèrent la charge d’appui de la section transversale du bois par l’intermédiaire des têtes directement sur la plaque d’acier. Celle-ci repartit les charges de manière uniforme sur le support.
RENFORT TRANSVERSAL – ASSEMBLAGE MIS-BOIS
Cette exigence doit être vérifiée par l’ingénieur de structure. Si la charge de traction transversale est trop élevée pour la section du bois, la poutre est renforcée et fixée dans la zone de la ligne rouge (Point de rupture) à l’aide de vis entièrement filetées.
FIXATIONS AU PIED DU SUPPORT : Les vis à filetage intégral RAPID® avec tête fraisée sont les mieux adaptées pour cette application. Les forces de cisaillement et la succion du vent sont transférées de manière efficace. La vis RAPID® offre un haut niveau de sécurité avec 500 heures de résistance à la corrosion.
Info : Dans une zone exposée aux intempéries (classe d’utilisation 3), il convient d′utiliser des vis en inox selon la norme de la construction du bois. La protection contre la corrosion nécessaire doit être évaluée finalement par les exécutants.
